ZP-TC40系列电源浪涌保护器依据IEC和GB标准设计，采用压敏电阻和气体放电管组成，具备强⼤的电涌泄放能力，应⽤于低压配电系统的各级保护，依据不同的配电系统（TT/TN/IT)可选择多种组合⽅式，通常安装在防雷分区LPZ0 B-1级后续分区，具有超高的过电压耐受能力。

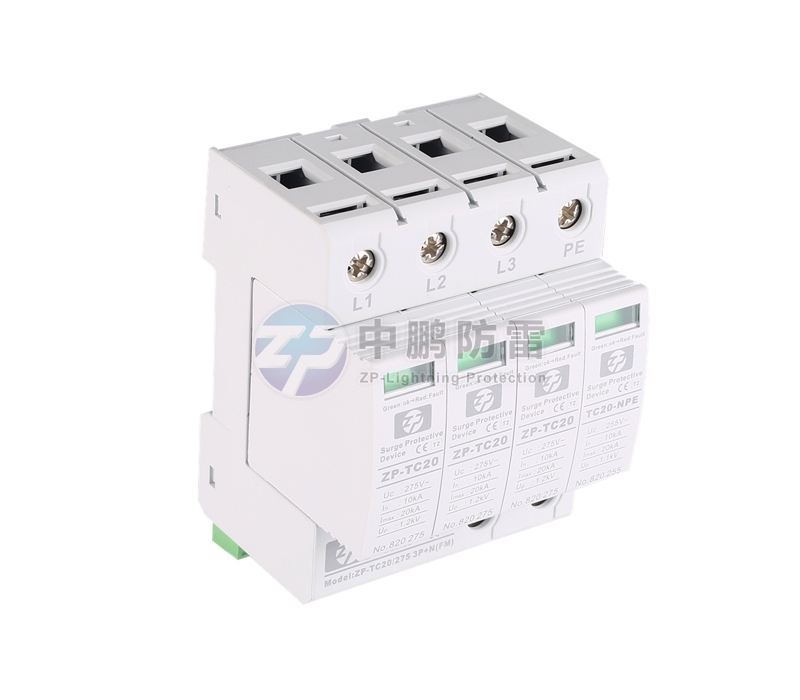

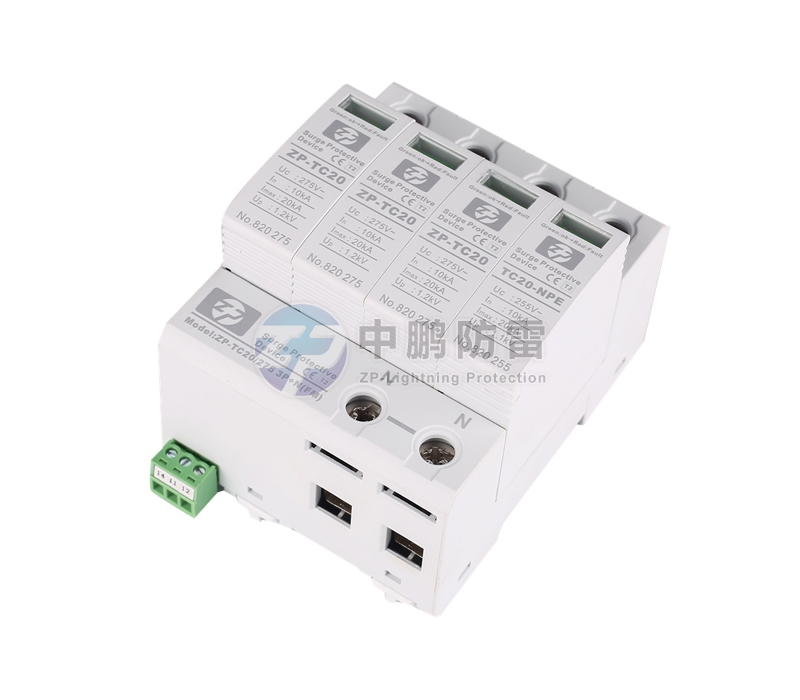

0769-8323 8609 / 134 2515 7172 在线咨询ZP-TC20系列模块化电涌保护器依据IEC和GB标准设计，具备强⼤的电涌泄放能力，应⽤于低压配电系统的各级保护，依据不同的配电系统
（TT/TN/IT)可选择多种组合⽅式，通常安装在防雷分区LPZ0 B-1级后续分区，具有超高的过电压耐受能力。
中鹏电涌保护器（SPD）型号说明
产品适用范围
1、建筑物层配电箱 2、建筑物重要设备配电柜/配电箱 3、建筑物内有室外进出线路输⼊的配电箱 4、室外配电柜/配电箱
 | A、模块释放按钮，防震动易操作 |  | B、大面积遮弧挡板，更容易隔断电弧 |
 | C、专用空位塞， 更安全更美观 |  | D、一体化底座，更可靠更美观 |
其他产品脱扣装置
易造产品脱扣装置
● 低温焊点的快速热传导，致使脱扣更加及时和精确；
● 机械遮弧，使灭弧更加有效（断开后爬电距离高达12mm）；
● 脱扣装置不占用额外空间，从而不影响SPD的泄放能力；
● 确保脱扣装置在MOV损坏前动作，从而避免MOV短路导致的火灾。
EYZAO SPD 100% 采用灌封封装 1. 更好的密封性； 2. 生产工艺复杂，成本高； 3. 更好的稳定性，确保焊点不受外力； 4. 有效阻止MOV和塑料外壳的变形，确保其密封和绝缘性能，特别 是在高温的使用环境下。 在高温高湿的条件下，包封MOV更容易降格，当电涌来到时，SPD更容易爆裂。 |  |
EYZAO SPD拥有卓越的暂态过电压耐受能力。在超高过电压的条件下，能够安全脱扣，并且不着火，正确指示。在行业内是独一无二的。
以320V SPD为例，在SPD两侧加（750V）3倍于常规电压（230V），2.3倍于SPD的Uc值（320V），SPD的状态如下：
IEC61643-11对于此产品的要求仅仅是337V/5s 耐受，和440V/2h失效模式。EYZAO SPD远远超过此要求，这在实际应用中有非常重要的意义。
尺寸图
安装接线图
| SPD产品型号 | ZP-TC20 |
| SPD依据标准 | IEC 61643-1; GB 18802.1; YD/T 1235.1 |
| 标称工作电压 Uo | 230V /380V |
| 最大持续运行电压 UC | 275V /385V |
| 工作频率 | 50/60Hz |
| 标称放电电流 In (8/20μs) | 10kA |
| 最大放电电流 Imax (8/20μs) | 20kA |
| 电压保护水平 Up（In） | ≤1.2kV(L-N) ≤1.1kV(N-PE) |
| 响应时间 | 25ns |
| 泄漏电流 | ≤3mA |
| 续流遮断能力 If | 6kArms (L-N); 1kArms (N-PE) |
| 保护模式 | L/N-PE |
| 短路耐受能力 | 3kA |
| 暂态过电压试验值TOV (低压系统) UT (L-N) | 440V, 5s |
| 暂态过电压试验值TOV (高/中压系统) UT (N-PE) | 1200V, 200ms |
| 工作温度范围 | -40℃~+80℃ |
| 防护等级 | IP20 |
| 外壳材料 | 热塑性塑料，UL94-V0 |
| SPD组合模式 | 1P、2P、3P、4P、1P+N、3P+N |
| 远程信号触点的类型 | 切换接触 |
| 开关容量a.c | 250V / 0.5A |
| 切换容量d.c | 250V / 0.1A; 125v/0.2A; 75v/0.5A |
| 远程信号触点的横截面积 | 最大1.5mm²硬线/软线 |
| 包装 | 4pc(s) |
| 重量 | 169g |
